低温共烧陶瓷（LTCC）作为 1982 年诞生的三维电路制造技术，凭借 850-900℃共烧优势、高频传输特性和高集成度，已成为电子封装领域的 “王牌技术”。如今它的应用早已渗透核心场景：
通信领域：5G/6G 基站射频前端、毫米波天线，村田 LTCC 模组让设备体积缩小 40% 以上
汽车电子：77GHz 车载雷达、发动机控制模块，抗高温高可靠性适配智能驾驶
航空航天：军事装备、惯性导航系统，抗辐射 + 气密性满足极端环境需求
消费电子：蓝牙 / WiFi 模块、GPS 芯片，无源元件集成实现 “短小轻薄”
国内技术已实现突破，中国建材总院 TD17/TD20 生瓷带配套银浆体系，让国产化成本直降 50%-70%，2024 年《产业结构调整指导目录》更明确支持其发展！

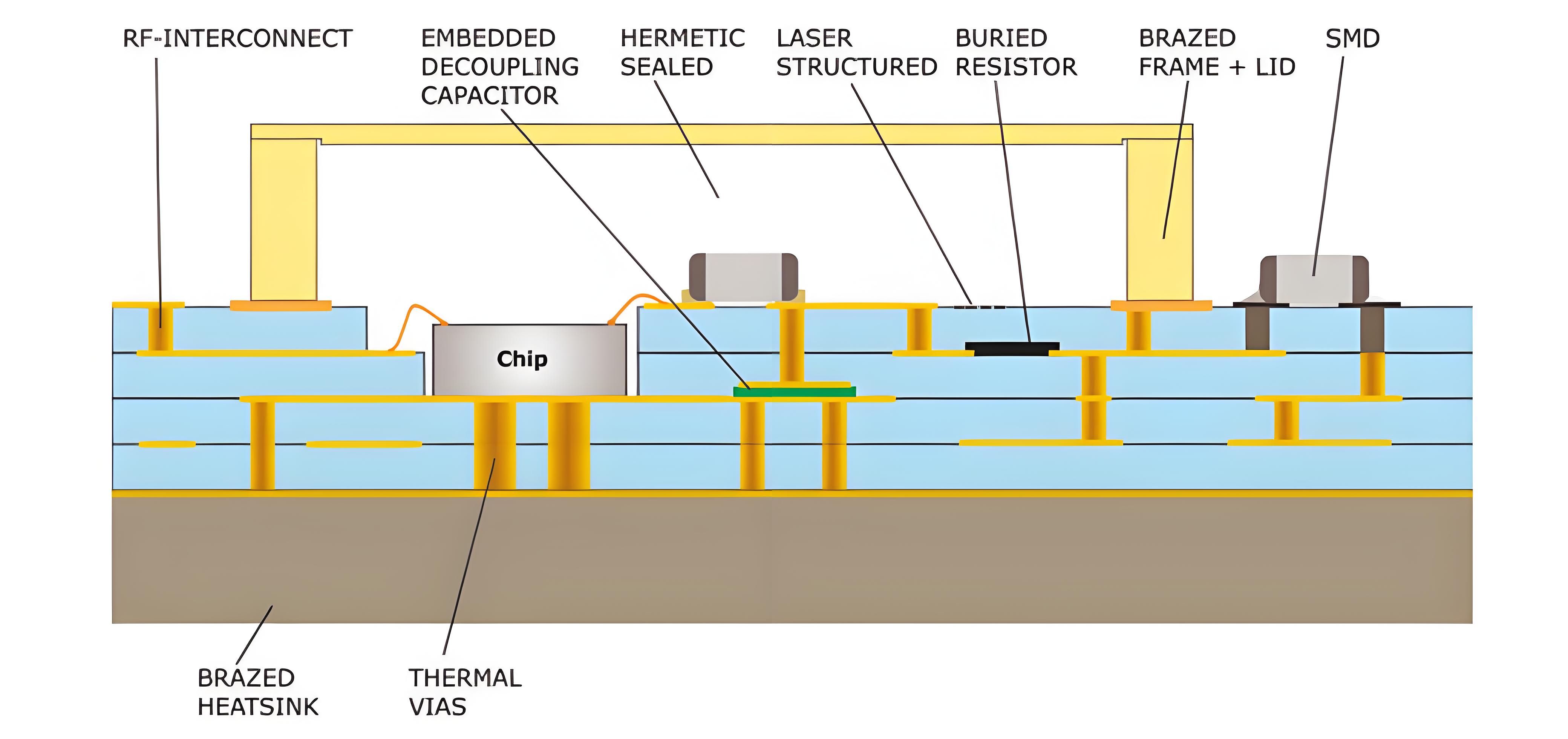

图源：MST LTCC封装结构示意图

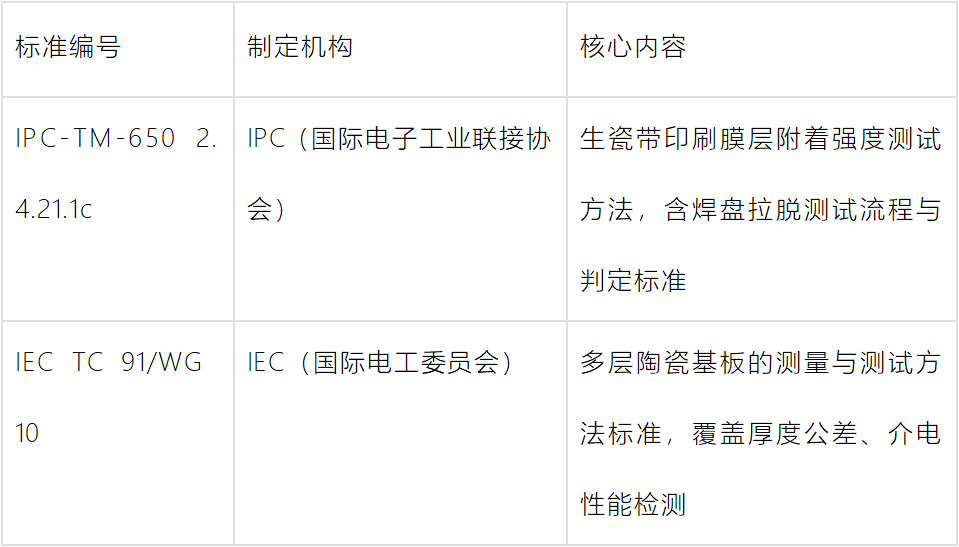

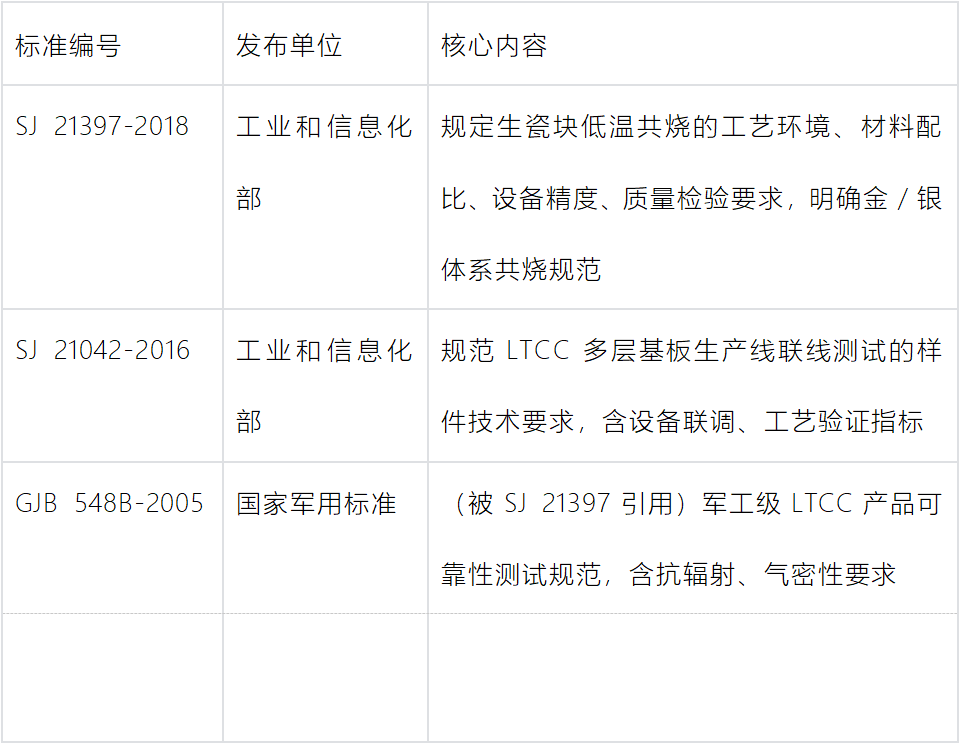

生产合规：优先遵循 SJ 21397-2018（生瓷共烧）和 SJ 21042-2016（生产线验证），军工领域需叠加 GJB 548B-2005；
技术研发：参考清华大学核心期刊文献（浆料制备、烧结原理）和中国建材总院产业报告（国产材料适配）；
流延工艺优化：结合 SJ 21397 附录 A 的强制要求，搭配生瓷流延专项文献的参数优化方案，提升生瓷带合格率。

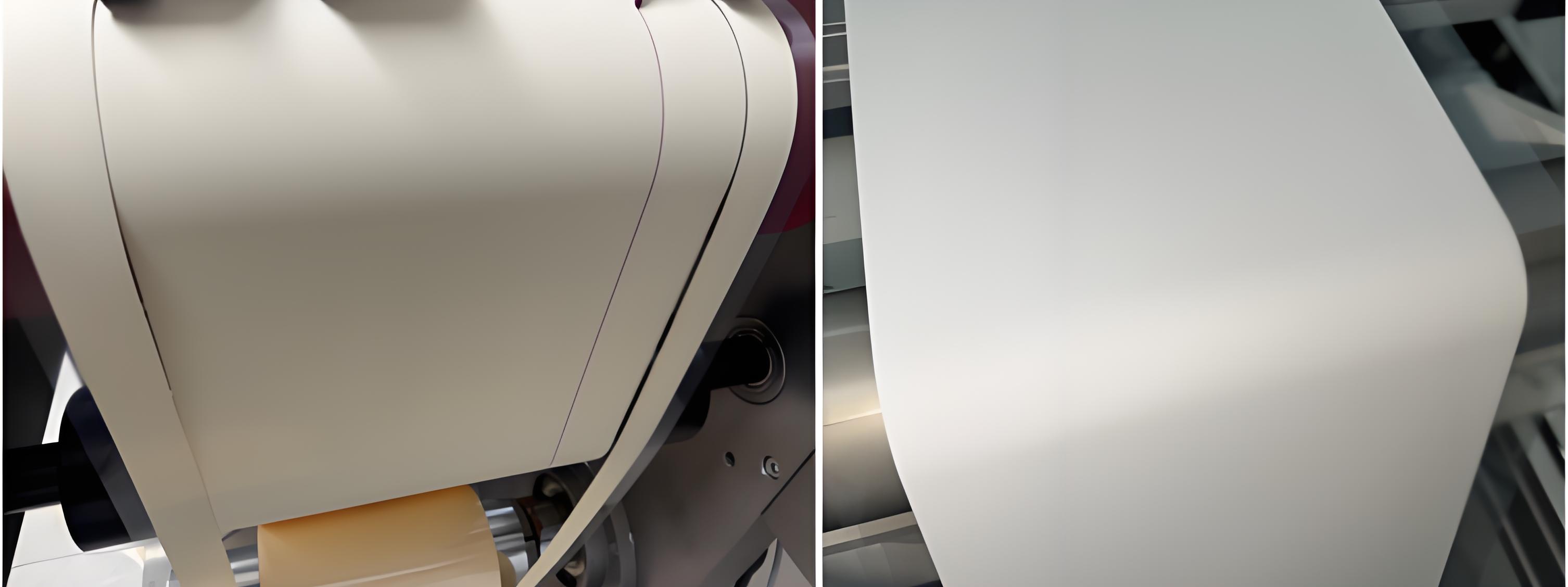

流延成型（核心工序）：浆料脱泡后通过流延机，在移动载带上形成致密生瓷带，厚度公差控制在±1μm 内。
作为 LTCC生产的 “第一道质量关”，生瓷流延的成败直接决定基板性能，流延机操作需把控 5 大要点：

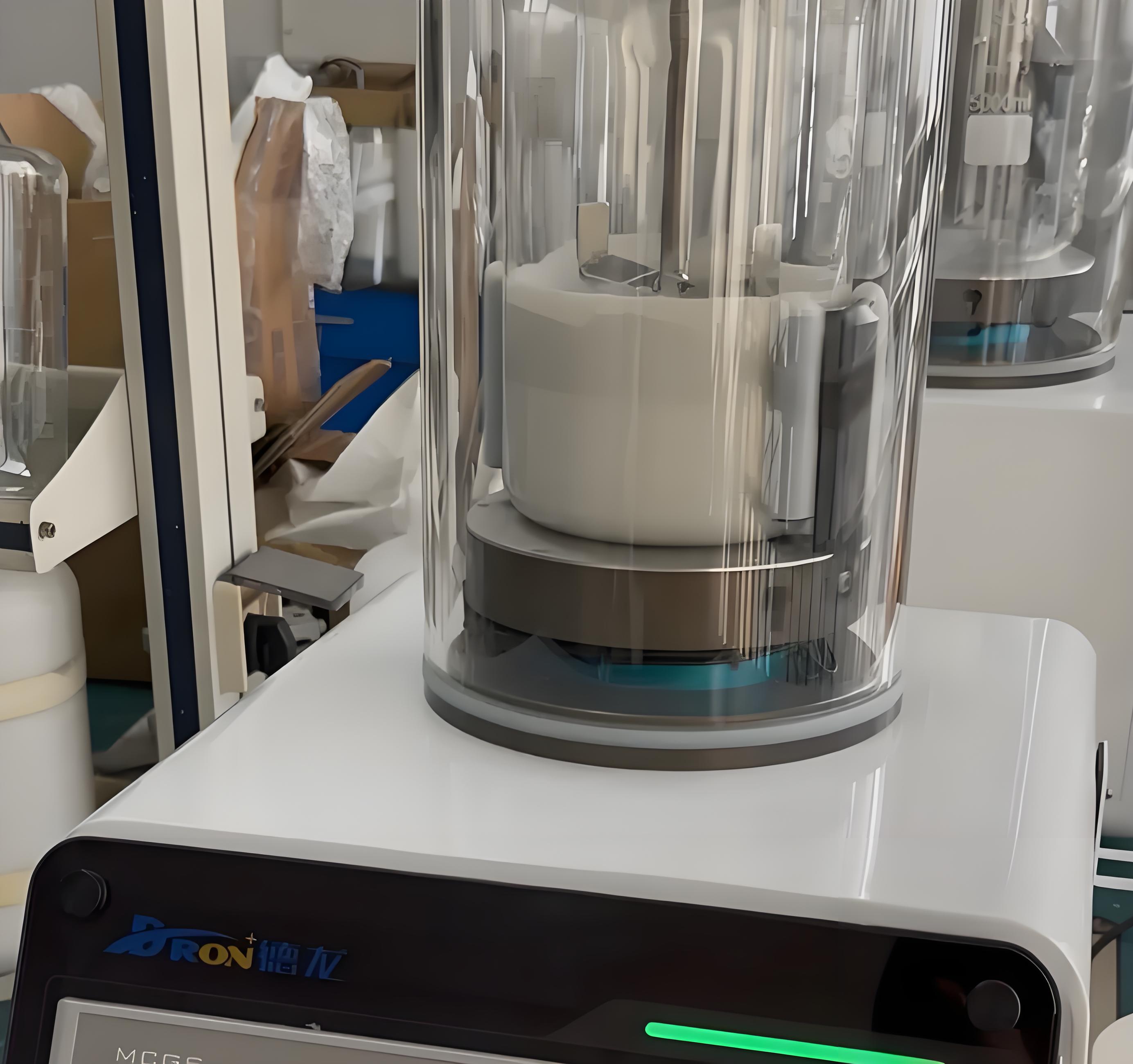

1.浆料控制：浆料脱泡必须彻底（无气泡避免膜层针孔），粘度需适配流延速度，有机载体比例影响生瓷带柔韧性
2.设备精度：流延机刮刀间隙误差≤0.001mm，基材平整度偏差控制在 ±0.02mm，
3.速度匹配：流延速度与浆料供应速率同步（建议 3-5m/min），过快易导致膜层偏薄、条纹缺陷；
4.环境调控：车间温湿度恒定（23±2℃湿度 45%-60%），避免浆料吸湿或快速干燥；
5.干燥曲线：分段升温干燥（预烘逐步升温），防止生瓷带收缩不均起皱，最终膜层密度需≥2.2g/cm³

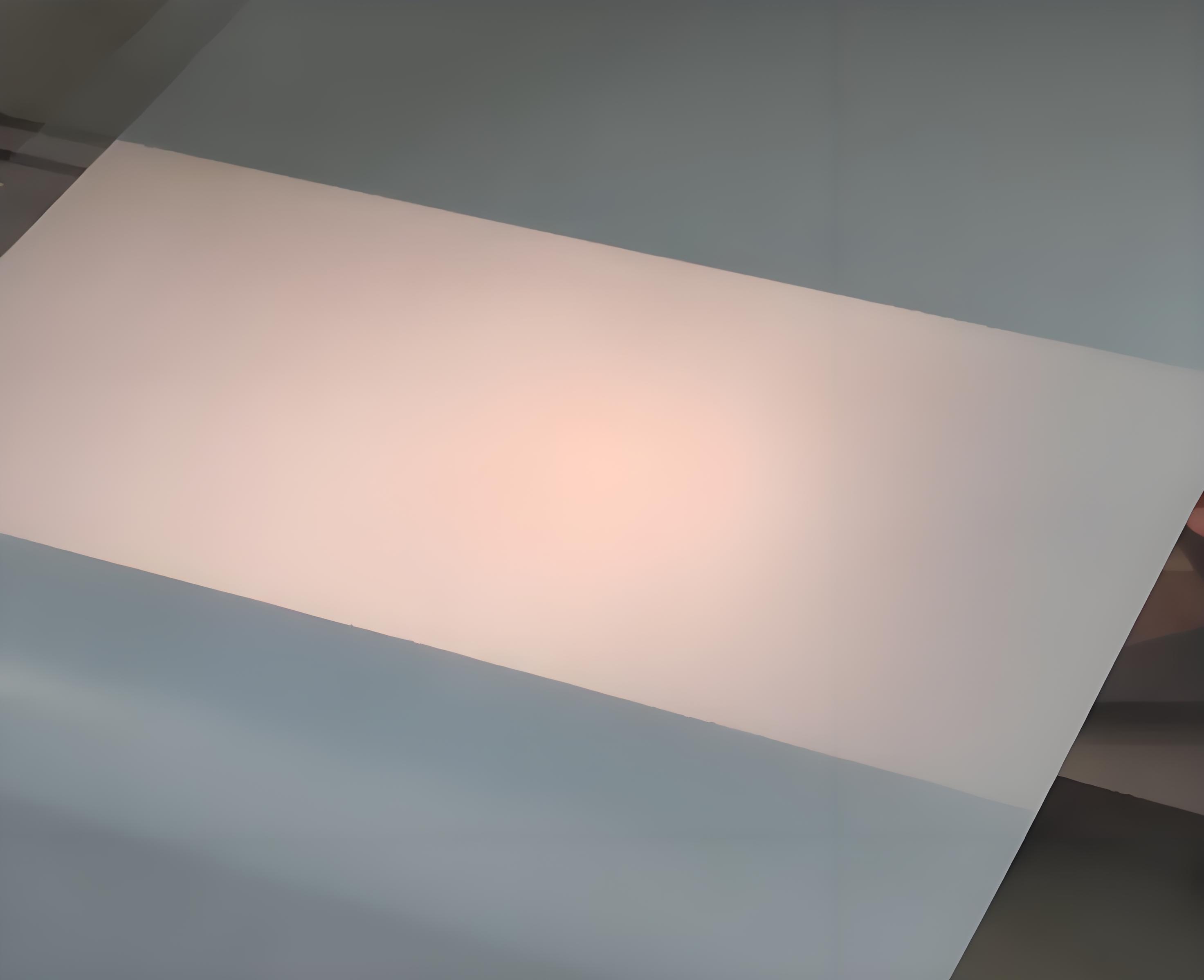

德龙实验室：D50 生瓷带27um
随着 LTCC 向 20 层以上堆叠、50μm 以下线宽发展，流延机正升级为 “智能生产线核心”：自动浆料补给、在线厚度检测、AI 调控干燥参数，让生瓷带合格率从 70% 提升至 90% 以上。国内企业已打破杜邦、村田垄断，实现从材料到设备的全链条国产化！
联系电话：0577-67470303
地址：浙江省温州市永嘉县瓯北镇安丰工业区礁下路212号
